Einstufige in Linie geschaltete Vakuumerzeuger mit Kartusche Mod. ELM 15S ÷ 55S
Einstufige in Linie geschaltete Vakuumerzeuger mit Kartusche Mod. ELM 15S ÷ 55S

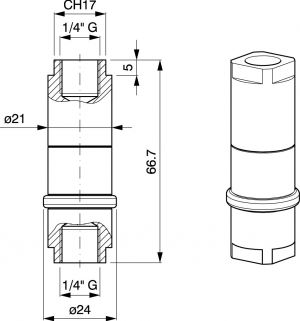

Einstufige, in Linie geschaltete Vakuumerzeuger, die Ejektoren mit austauschbaren Kartuschen mit Durchsätzen von 15 bis 55 Nl/min einsetzen. Der Vakuumerzeuger hat zwei entgegengesetzte Gewindeanschlüsse: Einen für die Druckluft-Versorgung und einen auf Höhe der Absaugung. Dadurch wird der Einsatz in Linie und eine an die Verwendung angenäherte Position möglich.
| ModelloModelModell | Pressione d'alimentazioneWorking pressureBetriebsdruck | Grado di vuoto massimo in kPaMaximum vacuum level in kPaMax. Vak.-grad in kPa | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 BAR | 4 BAR | 5 BAR | 6 BAR | 7 BAR | ||||||||||||
| grado di vuoto kPavacuum level in kPaVak.-grad kPa | portata Nl/minvacuum flow nl/minDurchsatz Nl/min | consumo Nl/minair consumption Nl/minVer-brauch Nl/min | grado di vuoto kPavacuum level in kPaVak.-grad kPa | portata Nl/minvacuum flow nl/minDurchsatz Nl/min | consumo Nl/minair consumption Nl/minVer-brauch Nl/min | grado di vuoto kPavacuum level in kPaVak.-grad kPa | portata Nl/minvacuum flow nl/minDurchsatz Nl/min | consumo Nl/minair consumption Nl/minVer-brauch Nl/min | grado di vuoto kPavacuum level in kPaVak.-grad kPa | portata Nl/minvacuum flow nl/minDurchsatz Nl/min | consumo Nl/minair consumption Nl/minVer-brauch Nl/min | grado di vuoto kPavacuum level in kPaVak.-grad kPa | portata Nl/minvacuum flow nl/minDurchsatz Nl/min | consumo Nl/minair consumption Nl/minVer-brauch Nl/min | ||
| ELM 15S | 69 | 18 | 21 | 89 | 18 | 26 | 86 | 17 | 31 | 84 | 16 | 36 | 81 | 15 | 41 | 89.0 |
| ELM 25S | 40 | 28 | 28 | 48 | 29 | 35 | 60 | 29 | 41 | 90 | 30 | 48 | 89 | 30 | 54 | 90.0 |
| ELM 35S | 64 | 30 | 55 | 82 | 31 | 69 | 86 | 33 | 83 | 85 | 32 | 96 | 84 | 29 | 113 | 87.0 |
| ELM 55S | 47 | 50 | 70 | 57 | 52 | 87 | 83 | 54 | 108 | 89 | 54 | 125 | 89 | 53 | 146 | 89.0 |
