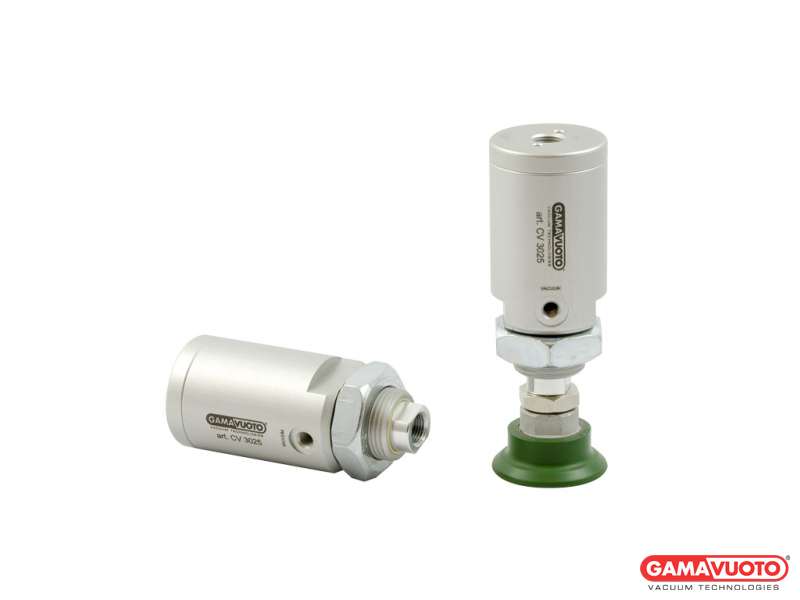

Vakuumzylinder Mod. CV 3025
Vakuumzylinder Mod. CV 3025
Mini-Zylinder, der mittels Vakuum mit einer Bohrung von 30 mm und einem Hub von 25 mm den einfachen Effekt nützt, mit mechanischer Rückkehr durch eine Feder die Vakuumversorgung wegzunehmen. Durch Halten des Unterdrucks bei der Versorgung und durch Schließen des Durchlasses im Schaft mithilfe eines Saugnapfes, der an dessen Kopf befestigt ist, kehrt der Schaft im Augenblick des Greifens, dank der Kombination aus Vakuum/Feder, wieder in seine Position zurück, bis der Unterdruck weggenommen wird, der das Ablösen des Saugnapfes ermöglicht, der in seine Anfangsbedingung zurückkehrt. In Anti-Rotations-Version hergestellt, ist die Verwendung von ovalen und/oder rechteckigen Saugnäpfen möglich, die ihre Position beibehalten.
| CorsaStrokeHub mm | 25 |
|---|---|
| Forza di spinta a -KPa 80 kgThrusting force at -KPa 80 kgSchubkraft bei -KPa 80 kg | 4.3 |
| Forza di sollevamento a -KPa 80 kgLifting force at -KPa 80 kgHubkraft bei -KPa 80 kg | 1.0 |
| Grado di vuoto minimo -KPaMin. vacuum level -KPaMindest-Vakuumgrad -KPa | 60 |
| Portata necessaria minimaMin. capacity necessaryNotwendiger Mindestdurchsatz Nl/min | 30 |
| Temperatura di esercizioWorking temperatureBetriebstemperatur °C | 5 ÷ 80 |
| PesoWeightGewicht g | 145 |
